Google Nexus 7 tableti, parçalara ayırdık!

Google Nexus tabletin parçalanmış halini haberimizde inceleyebilirsiniz.

Google Nexus 7 tableti, parçalara ayırdık!
27 Haziranda Google, I/O etkinliğinde Nexus 7'yi duyurmuştu. Aradan beş gün geçmişken ifixit sitesi Google Nexus 7'yi parçalara ayırdı. Nexus 7, Amazon'un Kindle Fire tabletini andırıyor ancak donanım olarak ta aynı mı bakalım görelim.

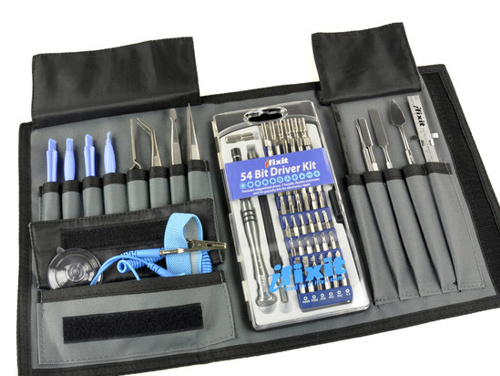

Goggle Nexus 7'yi parçalamak için kullanılan araçlar.

Phillips # 00 Tornavida

Plastik Açılış Araçları

Spudger


Diğer sayfalarımızda Google Nexus 7 tabletin parçalarını ve donanımını inceleyebilirsiniz.

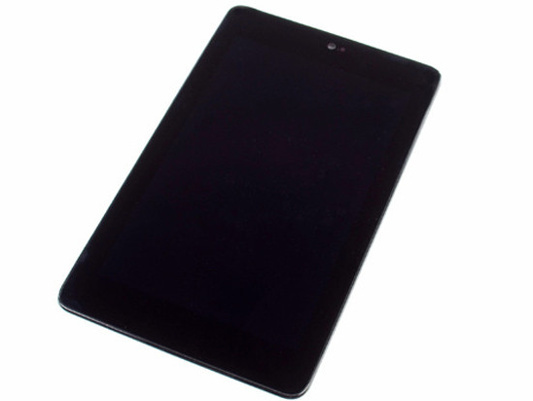

Google ve Asus 7 inç büyüklüğündeki bu tabletin içine neler paketlemiş bakalım.

8 veya 16 GB depolama

1 GB RAM

Dört çekirdekli Tegra 3 işlemcisi

7 inç 1280x800 çözünürlük ve (216 ppi) arkadan aydınlatmalı IPS görüntüler

1.2 megapiksel ön kamera

Android 4.1 "Jelly Bean"

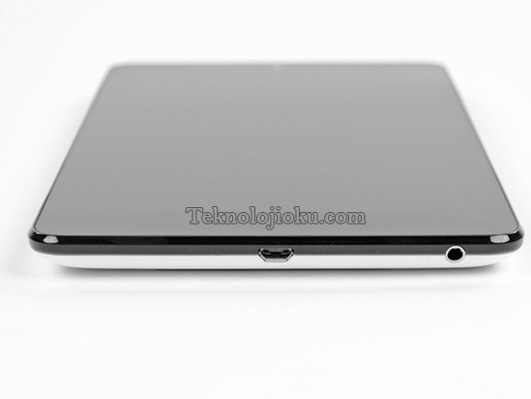

Nexus 7'nin alt kenarında sadece port girişi bulunuyor. Ayrıca mikro USB ve 3.5 mm ses girişi bulunuyor.






Başlangıçta, Nexus 7 HDMI çıkışı eksikliği olduğu için eleştirildi. Ancak, içerdiği mikro USB-HDMI kablosu bu sorunu çözmesine yardımcı oluyor.





Plastik bir açma aracı ile Nexus 7'nin kapağı çatlama yapmadan tereyağından kıl çeker gibi açılıyor.

10.4 mm kalınlığındaki Nexus 7'nin, 9.4 mm kalınlığındaki iPad ile arasında hissedilir bir fark var.






Ve sonunda kapak açıldı.

Arka kapağın iç kısmı siyah renkte ve karanlık duruyor.  Görüntüsü Stormtrooper cephaneliğinde ki şifreli işaretleri hatırlatıyor. İşte içindekiler:

GPS ANT V2.0 2012/04/20

NFC ANT V2.0 2012/05/09

WIFI ANT V3.0 2012/05/25


Tabletin ön tarafının içine bakıyoruz ne var diye, büyük bir pil görünüyor.

Nexus 7'de 4326 Mah 16 Wh 09:49 saat giden bir batarya bulunuyor. Bunu Kindle Fire ile karşılaştırdığımızda Kindle Fre'de 4400 mAh 16.28 Wh 07:42 saat giden bir batarya olduğunu görüyoruz.

Nexus 7'yi iPad ile karşılaştıracak olursak; iPad'in 2012 modelinin LTE modelinde 09:52 saat HSPA olan modelinde ise 09:57 saat pil ömrü bulunuyor. Bunun dışında iPad'in 11500 mAh 42,5 Wh pile sahip.

Nexus 7'nin pili iPad'in piline göre daha kolay yerinden çıkartılıyor. Metal çerçeve etrafında küçük miktar bir yapışkan bulunuyor.





Pilin altında soğutucu bulunuyor. Nexus'un soğutucusu şaşırtıcı bir maddeden yapılmış bakır tungsten veya bakır molibden yapılmış.






Açılır kapanır bir bağlayıcı bulunuyor ve hoparlör montaj ücretsiz. Nexus 7 hoparlörleri oldukça kalibreli olmayabilir ancak hoparlör yuvaları geleceğine dair söz verildi.

Nexus'un resmi sayfasında bir hoparlör olduğu söyleniyor ama biz bir çift hoparlör görüyoruz.




Birkaç tornavida ile katlanmış ve iki bölüm I / O seti çıktı.

Nexus 7, I / O seti, standart bir 3.5mm kulaklık girişi ve USB portu barındırıyor.





L şeklindeki anakart konektör ve vidalarla doldurulmuş. Onun için sökülmesi de zorlaşıyor. Üretim tarihi olarak 4 Mayıs 2012 görünüyor.






Nexus 7, MacBook Pro Retina Display'de ki gibi 1 GB Hynix H5TC2G83CFR DDR3 RAM bulunuyor.

Mühür acil durumlarda kırmak içindi, ama yine de ekip bu mührü kırdı.





Cihazın ön kısmında karşı karşıya görüşmeler için 1.2 megapiksel kamera bulunuyor.

Nexus 7'de herhangi bir arka kamera bulunmuyor.

Sizce bir tablette arka kamera bulunmaması büyük bir kayıp mı?



Anakartı çıkarmaya kalkışınca üstünde başka bir şey olduğu görünüyor.

Anakartın üst kısmına bir mikrofon yerleştirilmiş.

Android Jelly Bean'un yeniliklerinden biriside ses tanıma özelliğinin arttırılması oldu.





İşte o anakart:

NVIDIA T30L Tegra 3 işlemcisi

Hynix HTC2G83CFR DDR3 RAM

Max 77612A tersini anahtarlama regülatörü

AzureWave AW-NH665 kablosuz modülü

Broadcom BCM4751 monolitik entegre GPS alıcısı

NXP 65N04

Invensense MPU-6050 gyro ve ivmeölçer




Anakartın diğer yüzü:

Flipside üzerinde:

Kingston KE44B-26BN/8GB 8GB flash

RMC ALCS642

ELAN eKTF36248WS

ELAN eKTH10368WS

Texas Instruments 22C96ST

TI20 MI60

Hynix HTC2G83CFR DDR3 RAM




Tornavida ile çerçevesi sökülüyor ve başka bir alaşımlı LCD koruyucu ortaya çıkıyor.





Bakır kalkanların arkasındaki Nexus 7'nin ekran aksamına yaklaşılıyor.

Ön camından ekranı kaldırmak için son bir bakır kablo kalıyor.





Burada Hydis tarafından üretilen ve modeli HV070WX2 olarak belirlenen 7-inç, 1280x800 HD ekran var.

Corning glass bir trend haline geldi. Son zamanlarda genelde cihazlarda Gorilla Glass ve Gorilla Glas 2 daha çok görülüyordu.

Ne yazık ki tamir gerektiği zaman bu LCD ekranın maliyeti biraz yüksek.

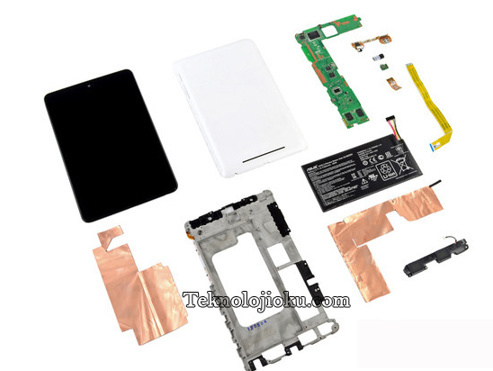

Sonuç olarak:

Nexus 7 tablete verilen Puan: 10 üzerinden 7 (onarım kolaylığı için 10 puan)

Arka kasasını açmak çok kolay ve kaldırmak için plastik bir açma aleti ile çok az bir çaba gerektiriyor.

Pil değişimi bile lehim-ya da bir tornavida olmaksızın gerçekleştirilebilir.

Birçok bileşenleri dahil olmak üzere I / O portları, anakart bağımsız olarak değiştirilebilir.

Bakır alaşımı levhalar uygun koruma sağlıyor, ancak söküm esnasında çatlama olabilir.

Ekran camı ayrı olmadığı için LCD onarım maliyetlerini artıracaktır.
